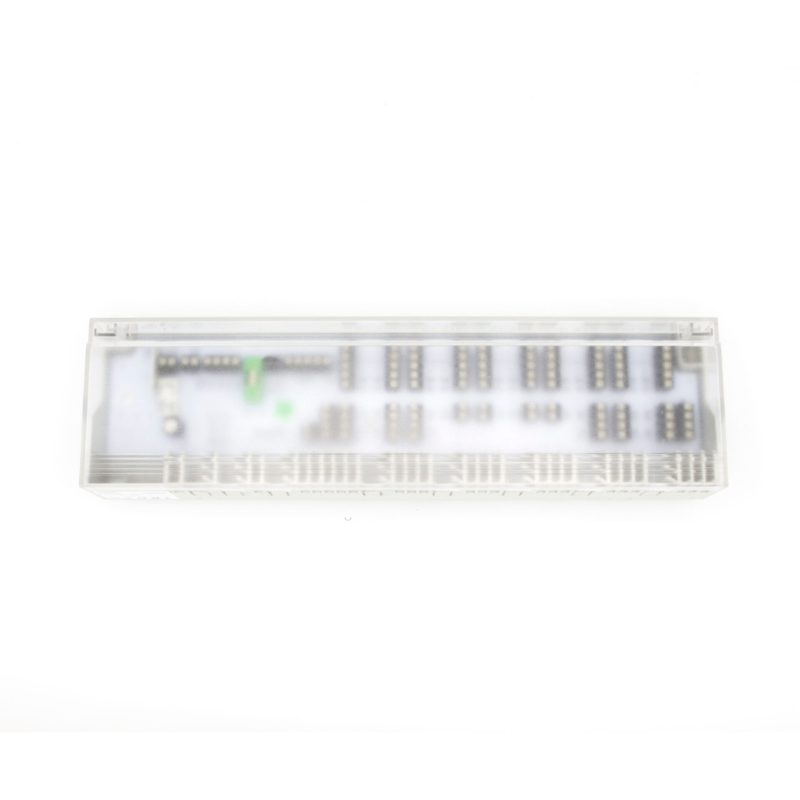

Möhlenhoff Smart 2 Basis 24V – 10 Zones (excl. trafo)

De Möhlenhoff Smart 2 Basis 24 V – 10 zones is een centrale ontvangst en regelmodule voor het aansturen van vloerverwarmingssystemen met 24 V NC (normally closed) zonemotoren. Het basisstation verwerkt de signalen van maximaal 10 ruimtethermostaten en stuurt tot 18 thermische zonemotoren aan, verdeeld over meerdere zones voor een nauwkeurige regeling per ruimte.

Het basisstation beschikt over pomp- en ketelsturing via relaiscontact, waardoor een circulatiepomp en warmtebron eenvoudig kunnen worden geschakeld. Daarnaast is een CO ingang aanwezig om te wisselen tussen verwarmen en koelen, wat het systeem geschikt maakt voor moderne installaties met warmtepompen en lage temperatuur afgiftesystemen.

De Smart 2 Basis werkt standalone en vereist geen internetverbinding. De module wordt geleverd zonder transformator, zodat deze flexibel kan worden geïntegreerd in bestaande 24 V installaties. Met een IP20 beschermingsklasse (klasse II) is het basisstation geschikt voor montage in verdelerkasten en technische ruimtes.

Belangrijke gegevens

Algemeen
Merk: Möhlenhoff
Type: Smart 2 Basis ontvangstmodule
Uitvoering: 24 V
Zones: 10
Transformator: niet inbegrepen

Aansturing
Ruimtethermostaten: maximaal 10
Zonemotoren: maximaal 18
Type zonemotoren: NC normaal gesloten

Functionaliteit
Pomp- en ketelsturing: via relaiscontact
CO ingang: ja, voor verwarmen en koelen

Technische gegevens
Beschermingsklasse: IP20 / klasse II
Spanning: 24 V

Toepassingen

Geschikt voor woningen en utiliteitsprojecten met vloerverwarming waar meerdere ruimtes afzonderlijk geregeld moeten worden. Ideaal voor lage temperatuur systemen en warmtepompen, mits de doorstroming systeemtechnisch is geborgd.

Installatie

Montage in de verdelerkast. Aansluiten van thermostaten, zonemotoren, pomp en warmtebron via de aanwezige relais. Gebruik een geschikte externe 24 V transformator. Installatie volgens geldende voorschriften en richtlijnen van de fabrikant.
