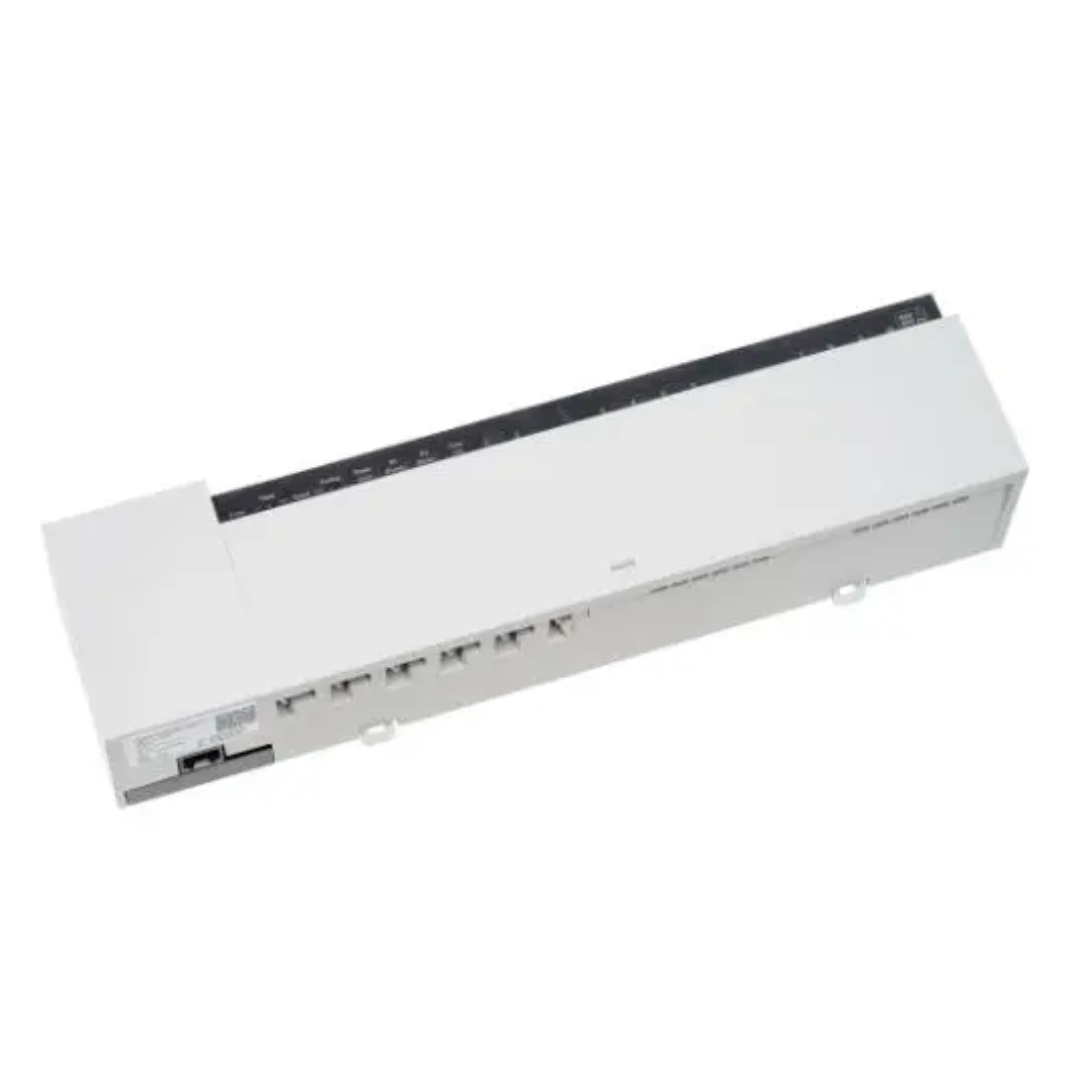

Connect2 basis 230V 10 zones / 14 zonemotoren Verwarmen

Het Möhlenhoff Connect2 Smartware basisstation met 10 zones is de centrale regel en aansluitunit voor uitgebreide vloerverwarmingsinstallaties waarbij per ruimte een nauwkeurige regeling gewenst is. In combinatie met Möhlenhoff Connect2 Smartware ruimtethermostaten maakt dit basisstation individuele temperatuurregeling per kamer mogelijk via smartphone of tablet, zonder ingrijpende aanpassingen aan de woning.

Als centrale besturingseenheid verwerkt het basisstation continu de gemeten en ingestelde temperaturen van de gekoppelde kamerthermostaten en stuurt het tot 14 thermische zonemotoren aan, verdeeld over 10 verwarmingszones. Het systeem ondersteunt zowel normaal gesloten NC als normaal geopend NO actuatoren en is daarmee breed toepasbaar binnen moderne vloerverwarmingssystemen.

Belangrijke gegevens

Algemeen
Merk: Möhlenhoff
Serie: Connect2 Smartware
Type: basisstation
SKU: 2815402

Zones en aansluitingen
Aantal zones: 10
Aantal zonemotoren: maximaal 14
Type actuatoren: 230 V NC en NO

Elektrisch
Spanning: 230 V
Pompcontact: potentiaalvrij, met brugmogelijkheid

Montage en uitvoering
Montage: DIN rail of opbouw
Toepassing: vloerverwarmingsverdelers

Technische gegevens
IP klasse: IP20
Afmetingen: 10 × 25 × 10 cm
Garantie: 2 jaar fabrieksgarantie

Werking

Het Möhlenhoff Connect2 Smartware basisstation fungeert als het regelhart van de vloerverwarming. Het ontvangt draadloos de gewenste en actuele temperaturen van de aangesloten Connect2 ruimtethermostaten en stuurt op basis hiervan de zonemotoren per zone aan. Voor standaardgebruik of stand alone werking is geen internetverbinding vereist.

Indien gewenst kan het systeem worden uitgebreid met de Connect2 IoT Gateway, waardoor cloudfunctionaliteit en bediening via smartphone of tablet beschikbaar komen. Dit maakt het basisstation geschikt voor zowel eenvoudige installaties als volledig geïntegreerde smart home toepassingen.

Automatische lastverdeling

Het basisstation is uitgerust met een geavanceerde automatische lastverdelingsfunctie, die speciaal is ontwikkeld voor installaties met warmtepompen. Deze regellogica optimaliseert de doorstroming van het verwarmingsmedium en voorkomt dat alle verwarmingscircuits gelijktijdig openen.

Hierdoor worden belastingpieken voorkomen en blijft de warmteverdeling stabiel, zelfs in systemen die niet hydraulisch in balans zijn. De warmtegenerator blijft continu binnen het optimale werkgebied, zonder dat handmatige instellingen of kalibratie nodig zijn.

Geïntegreerde pompmodule

Het Möhlenhoff Connect2 basisstation beschikt over een geïntegreerde pompmodule met pompbeschermingsfunctie. Het potentiaalvrije pompcontact kan worden gebruikt om een circulatiepomp aan te sturen. Indien gewenst kan de 230 V bedrijfsspanning van het basisstation worden doorverbonden om de pomp direct van stroom te voorzien.

De pomplogica bevat een vaste opstart en naloopvertraging van 2 minuten. Daarnaast wordt de pomp buiten het stookseizoen automatisch periodiek geactiveerd om vastzitten door langdurige stilstand te voorkomen.

Compatibiliteit

Dit basisstation is geschikt voor gebruik met alle vloerverwarmingsverdelers en alle Möhlenhoff Connect2 Smartware ruimtethermostaten. Het systeem is ontworpen voor lage temperatuur verwarmingssystemen, waaronder vloerverwarming in combinatie met warmtepompen.

De draadloze communicatie verloopt via het cSP L radioprotocol in de 868,3 en 869,525 MHz SRD band en maakt het mogelijk om het systeem eenvoudig uit te breiden met extra zones en componenten.

Toepassingen

Het Möhlenhoff Connect2 Smartware basisstation 10 zones is ideaal voor grotere woningen, meergezinswoningen en utiliteitsprojecten waar meerdere ruimtes afzonderlijk geregeld moeten worden. Dankzij de draadloze opzet is het systeem bijzonder geschikt voor renovatie en modernisering, zonder hak en breekwerk.

Installatie

Het basisstation kan eenvoudig worden gemonteerd op een DIN rail in de verdelerkast of als opbouwunit. Na montage worden de zonemotoren en ruimtethermostaten aangesloten en gekoppeld aan het systeem. Installatie en inbedrijfstelling dienen te gebeuren volgens de geldende lokale voorschriften en de richtlijnen van de fabrikant.
