Connect2 basis 230V 6 zones / 8 zonemotoren Verwarmen

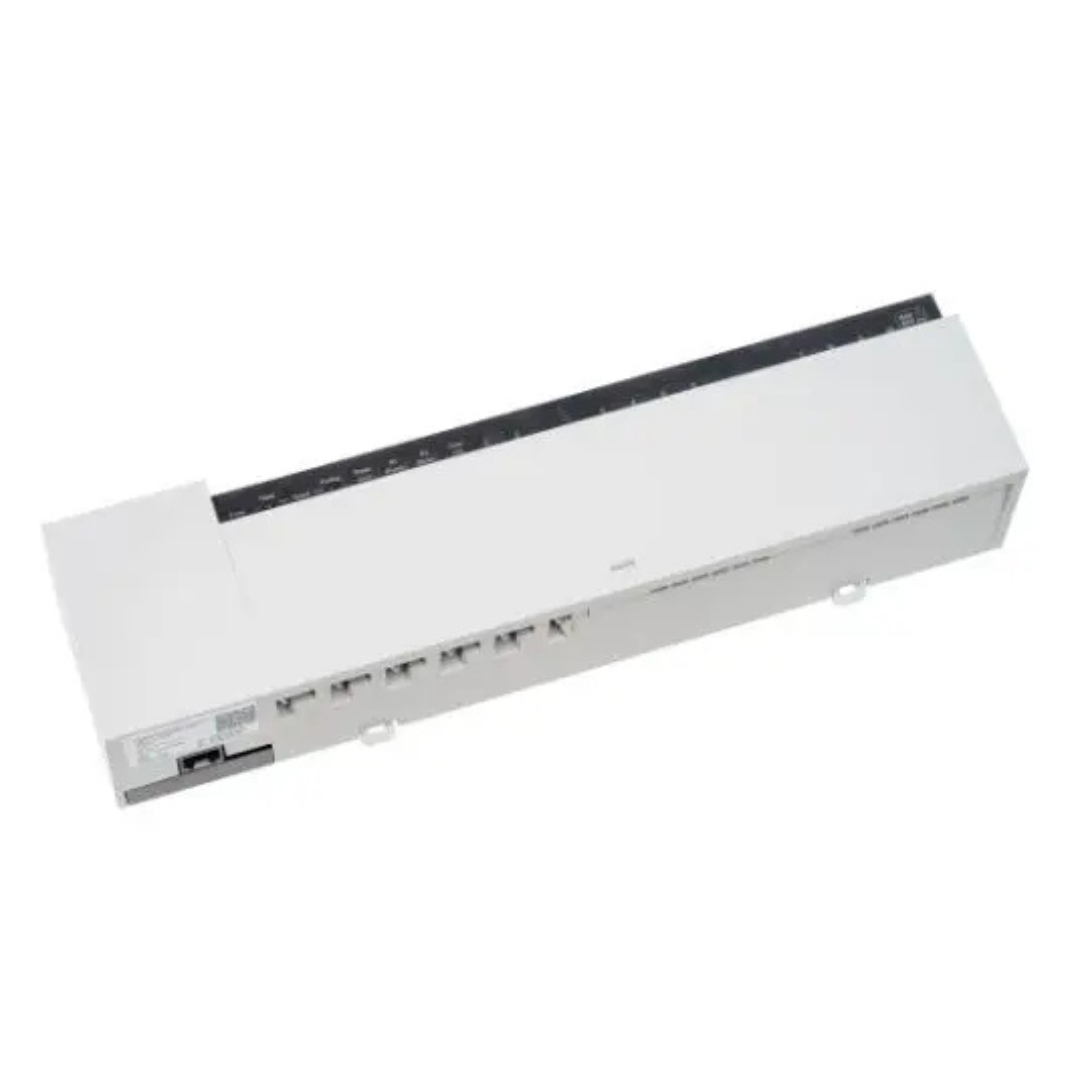

Het Möhlenhoff Connect2 Smartware basisstation met 6 zones vormt het centrale hart van het Möhlenhoff Connect2 systeem voor vloerverwarming. Dit slimme basisstation stuurt de vloerverwarmingsinstallatie per ruimte nauwkeurig aan in combinatie met Möhlenhoff Connect2 ruimtethermostaten. Via smartphone of tablet is een comfortabele en overzichtelijke regeling per kamer mogelijk, zonder complexe bekabeling of ingrijpende aanpassingen.

Als centrale aansluit en besturingseenheid verwerkt het basisstation de gemeten en ingestelde temperaturen van de aangesloten kamerthermostaten en stuurt het tot 8 thermische zonemotoren 230 V aan, verdeeld over 6 verwarmingszones, geschikt voor zowel normaal gesloten NC als normaal geopend NO actuatoren.

Belangrijke gegevens

Algemeen
Merk: Möhlenhoff
Serie: Connect2 Smartware
Type: basisstation
SKU: 2815401

Zones en aansluitingen
Aantal zones: 6
Aantal zonemotoren: maximaal 8
Type actuatoren: 230 V NC en NO

Elektrisch
Spanning: 230 V
Pompcontact: potentiaalvrij, met brugmogelijkheid

Montage en uitvoering
Montage: DIN rail of opbouw
Toepassing: vloerverwarmingsverdelers

Technische gegevens
IP klasse: IP20
Afmetingen: 10 × 25 × 10 cm
Garantie: 2 jaar fabrieksgarantie

Werking

Het Möhlenhoff Connect2 basisstation verzamelt continu de gewenste en werkelijke temperaturen van de gekoppelde Connect2 ruimtethermostaten. Op basis hiervan stuurt het systeem de aangesloten zonemotoren van de vloerverwarming aan. De regeling werkt volledig autonoom, zonder dat een internetverbinding noodzakelijk is voor standaardgebruik.

Indien gewenst kan het systeem worden uitgebreid met de Connect2 IoT Gateway voor cloudfunctionaliteit en bediening via smartphone of tablet. Hierdoor is het basisstation geschikt voor zowel stand alone gebruik als volledige smart home integratie.

Automatische lastverdeling

Het basisstation beschikt over een automatische lastverdelingsfunctie, die speciaal is ontwikkeld voor moderne verwarmingssystemen en uitermate geschikt is voor warmtepompen. De doorstroming van het verwarmingsmedium wordt intelligent verdeeld, waardoor piekbelastingen worden voorkomen en alle verwarmingscircuits gelijkmatig van warmte worden voorzien.

Zelfs in installaties die niet hydraulisch in balans zijn, blijft de warmteverdeling stabiel. Hierdoor werkt de warmtegenerator continu binnen het optimale bereik, zonder extra instellingen, kalibratie of inregeling.

Geïntegreerde pompmodule

Het Möhlenhoff Connect2 basisstation is uitgerust met een geïntegreerde pompmodule met pompbeschermingsfunctie. Het potentiaalvrije pompcontact kan worden gebruikt om een circulatiepomp aan te sturen. Indien gewenst kan de 230 V voeding van het basisstation worden doorverbonden om de pomp direct van stroom te voorzien.

De pomplogica bevat een vaste opstart en naloopvertraging van 2 minuten. Daarnaast wordt de pomp buiten het stookseizoen automatisch periodiek geactiveerd om vastzitten door langdurige stilstand te voorkomen.

Compatibiliteit

Dit basisstation is geschikt voor gebruik met alle vloerverwarmingsverdelers en alle Möhlenhoff Connect2 ruimtethermostaten. Het systeem is ontworpen voor lage temperatuur verwarmingssystemen, waaronder vloerverwarming in combinatie met warmtepompen.

De draadloze communicatie verloopt via het cSP L radioprotocol in de 868,3 en 869,525 MHz SRD band en maakt het mogelijk om het systeem eenvoudig uit te breiden met extra zones of componenten.

Toepassingen

Het Möhlenhoff Connect2 basisstation is ideaal voor eengezinswoningen en meergezinswoningen waar per ruimte een nauwkeurige regeling van vloerverwarming gewenst is. Dankzij de draadloze opzet is het systeem zeer geschikt voor renovatie en modernisering, zonder hak en breekwerk.

Installatie

Het basisstation kan eenvoudig worden gemonteerd op een DIN rail in de verdelerkast of als opbouwunit. Na montage worden de zonemotoren en ruimtethermostaten gekoppeld aan het systeem. Installatie en inbedrijfstelling dienen te gebeuren volgens de geldende lokale voorschriften en de richtlijnen van de fabrikant.
